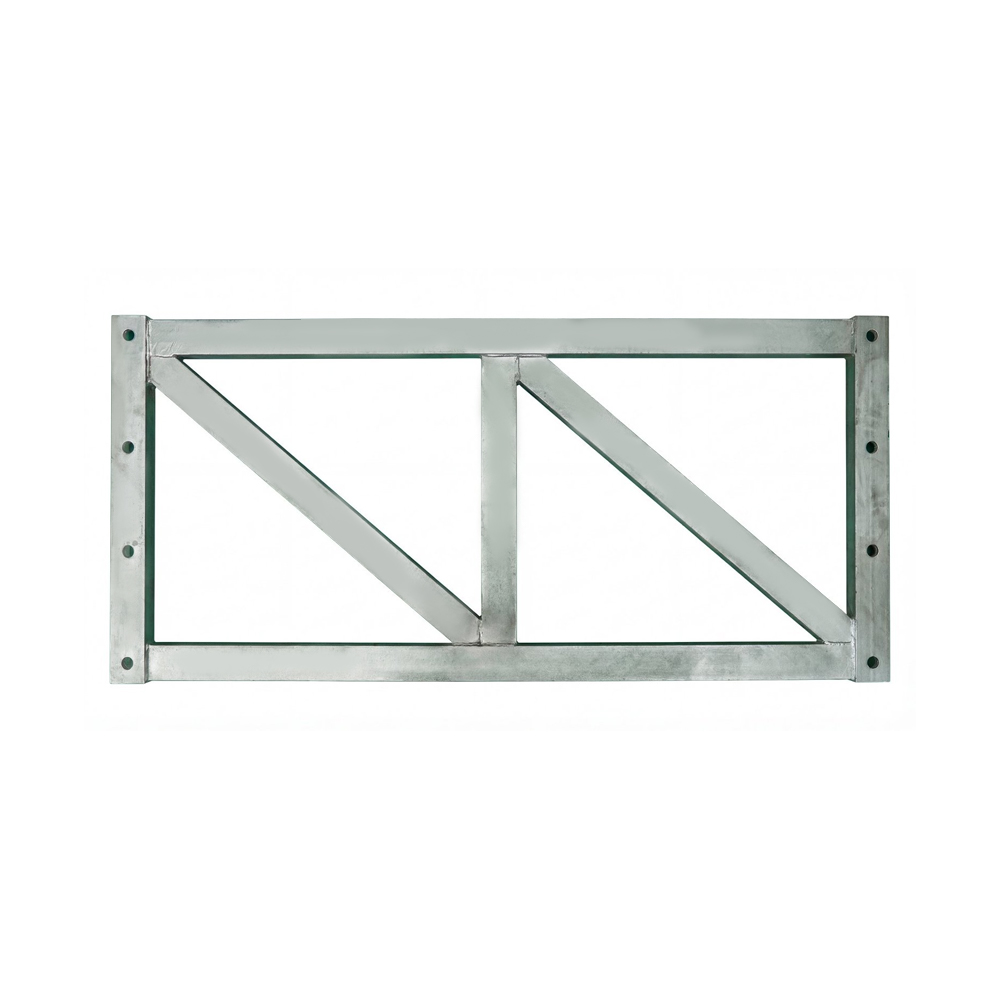

Se detaljerType HD200 vertikal støtteramme for Bailey-broer er den vertikale bærende kjernekomponenten i den prefabrikerte HD200 stålbroen og det kraftige fagverkssystemet. Dens primære funksjon er å overføre vertikale belastninger og forhindre strukturell velt og vertikal deformasjon. Ved å arbeide sammen med horisontale støtterammer og forsterkende korder, danner den et tredimensjonalt stabilt system som jevnt overfører tunge belastninger (som brotrafikk og konstruksjonsbelastninger) til fundamentet. Den er egnet for tekniske scenarier med store spenn (9,144-60,96 m) og høylast (HS25-klasse og over). Produktet kommer i to spesifikasjoner, 730 type og 480 type, som matcher den tilsvarende avstanden til HD200 truss. Det er mye brukt i broteknikk, store forskalingsstøttesystemer og nødredningsoperasjoner. Det er en kjernekomponent for å løse tekniske problemer som overdreven høyde-til-bredde-forhold og utilstrekkelig fundamentbærekapasitet, og danner en komplett kraftbærende lukket sløyfe med forsterkende korder og horisontale støtterammer i det samme systemet, og sikrer total strukturell stabilitet.
| Eksterne dimensjoner 1 (modell 730) | 1774*820*50 mm |
| Eksterne dimensjoner 1 (modell 480) | 1774*570*50 mm |
| Senteravstandsdimensjoner | 1694*(250 230 250) mm |
| Materiale | Q355B |
