Type 321-450-støtterammen for Bailey-broer er en lateral stabiliserende kjernekomponent i den prefabrikerte motorveistålbroen Type 321 og dens konvensjonelle spennfagverkssystem. Dens primære funk...

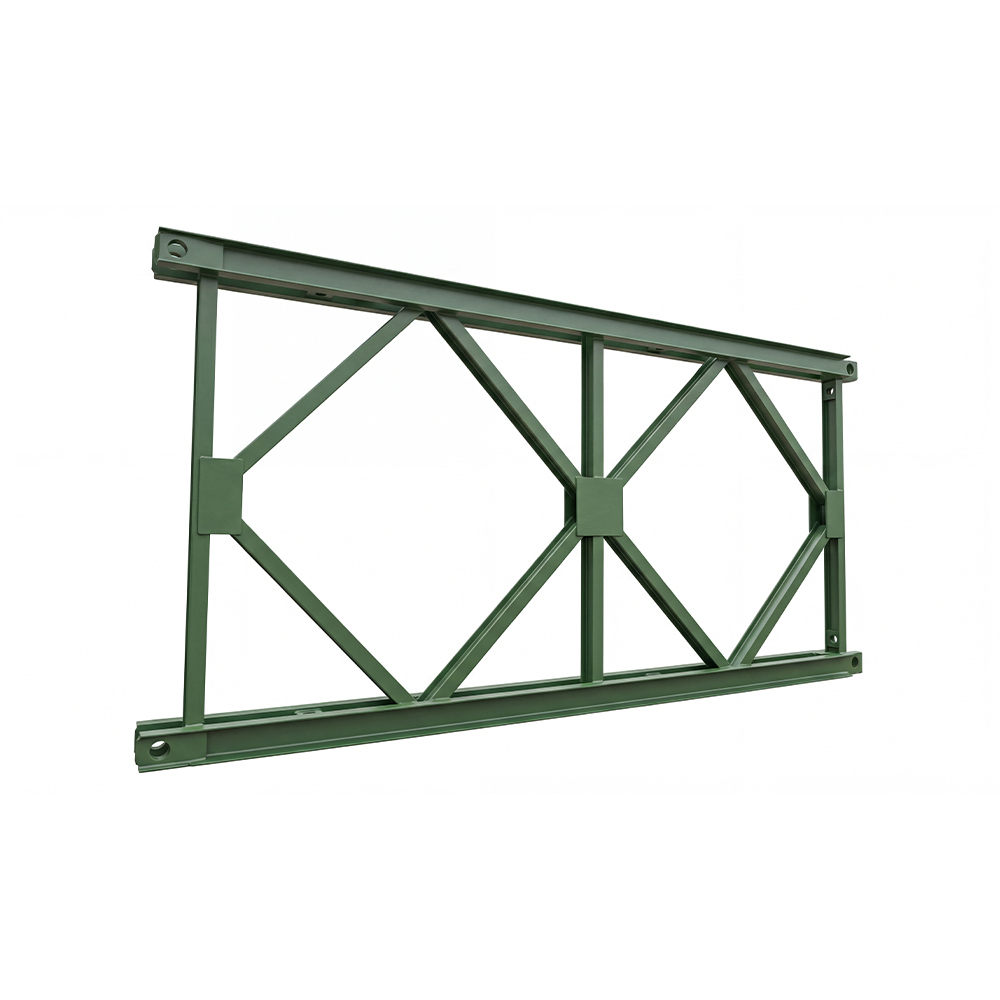

Se detaljerKordeelementene til Bailey-bropanelene er laget av dobbeltseksjonert 10# kanalstål, og de vertikale og diagonale elementene er laget av 8# I-bjelker. Hele strukturen er sveiset for å danne en "kryss"-form, noe som resulterer i en stabil og pålitelig struktur som ikke er utsatt for vridning eller deformasjon. Den teoretiske bæreevnen til kordeelementene er 560 KN, den teoretiske bæreevnen til de vertikale elementene er 560 KN, og den teoretiske bæreevnen til diagonalelementene er 171,5 KN. Bailey-bropanelene fungerer som de viktigste bærende komponentene i hele broen og er forbundet med Bailey-stifter.
| Ytre dimensjoner | 3115*1500*176mm |
| Senteravstandsdimensjoner | 3000*1400mm |
| Materiale | Q355B |
